Skrått tak Monteringssystem for solcelleanlegg
SCOTT FLAT DIRECT
Enkelt. Fleksibelt. Trygt
Fantastisk monteringssystem for “ikke penetrerende” systemer på alle tak
opp til 30°. Systemet kan monteres på de aller fleste tak uten penetrerende fester.
Scott Flat Direct er vårt mest allsidige system og kan også leveres med festepunkter i tillegg til et utall tilleggsprodukter som løfter ditt system til nye høyder
La oss overbevise deg
-
✺
Markedets enkleste installasjon, med vår patenterte click teknologi, gir deg en effektiv og feilfri montering
-
✺
Systemet er kompatibelt med alle solcellepaneler på markedet
-
✺
Passer for nesten alle flate tak og alle vind og snø forhold i Europa
Enkel, Effektiv og Trygg Teknologi
-
Med vår Click teknologi, går installasjonen som en lek. Du trenger bare ett verktøy for å montere dette systemet.
-
Flat Direct er utsatt for kraftige påkjenninger i vindtunell og komponentene er eksperimentelt testet i henhold tilgjeldende DIN standarder. Tilleggsprodukter kan videre forsterke systemet om ønskelig.
-
Våre systemer trenger vesentlig mindre ballast sammenlignet med tilsvarende systemer. Standariserte 15kg ballaststeiner er allerede inkludert i vårt planleggingsverktøy. Scott Flat Direct har egne tilpassede systemer for ballststeiner
-
Takket være det integrerte kabelsystemet er de enkelte kablene ikke lenger synlige. For fiksering inneholder systemet en 3-delt kantklipsholder. Avhengig av kravene til installasjonen kan separasjonsavstander på mer enn 150 mm opprettholdes.
-

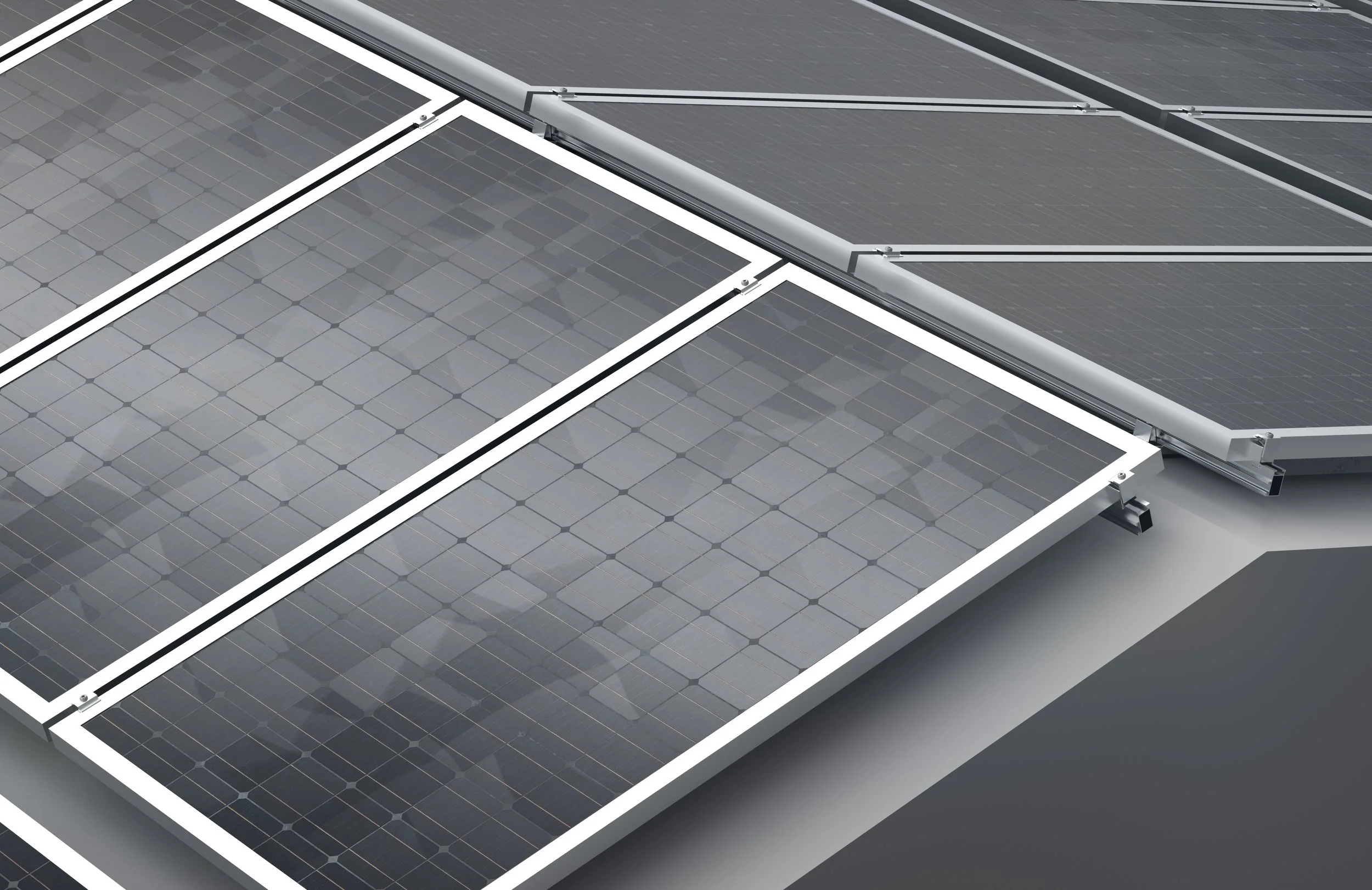

Avhengig av dine krav, kan vi tilby vårt univers av tilleggsutstyr. Enten mønekobling på langs og på tvers, ruteforbindelse, mekaniske festepunkter, sidedeksler eller trapesplateadaptere – avhengig av kravene til ditt prosjekt, har vi det rette tillegget.
-
Uansett hvilke moduler du velger å bruke med Scott Flat Direct, passer de med våre universelle klemmer mellom 30mm til 50mm
Applikasjon
Flatt tak opp til 30°
Innretting
Øst/Vest/Syd Installasjon
Standard Avstand
Modul lengd + 160mm fra modulkant til modulkant
Helningsvinkel
0° til 30°
2 rader a 3 moduler
3 rader a 2 moduler
Minimum str
Ekslusiv høykvalitets aluminum og stål komponenter
Aluminium EN-AW-6063T3
Rustfritt stål A2-70
Ingen galvaniserte komponenter eller platst er benyttet
Materialer
Bitumen, metall, betong, shingel, stål
Takdekke
Total overflatebelastning inkl. moduler og ballast fra 10,7kg/m²
Lav overflatelast fra 1,25 kg/m²
Vekt
Lightning current carrying east-west mounting system according to DIN EN 62561 (VDE 185-561-1):2013-02
General building authority approval Z-14.4-790 for the complete system
Low-resistance connection verification (>1 Ω) for the entire system
Sertifikater
Bredde: 980-1050mm (1220*)
Lengde: 1630-1870 mm (2110*)
Høyde: 30-50mm,
(spesialstørrelser på forespørsel)
Moduler
FORENKLET INSTALLASJON, TRYGGHET GJENNOM SERTIFISERINGER OG TYSK KVALITET FOR DITT PROSJEKT
Scott Flat Direct systemet passer for nesten alle takflater med en helning mellom 0 og 30° og kan brukes i nesten alle europeiske vind- og snølastsoner.
Takket være de innovative Click-koblingene, kan systemet installeres trygt og med bare noen få trinn.Hele systemet kan installeres uten penetrerende festepunkter om ønskelig og til de aler fleste typer tak. Sjekk ut løsningen med dedikerte mønefester for Flat Direct!
Vi var et av de første selskapene som fikk generell godkjenning fra det tyske instituttet for bygningsteknologi for våre aerodynamiske flattaksystemer. Denne sertifiseringen bekrefter våre tekniske og kvalitative standarder.
INNOVASJON
Innovative Click-koblinger, smart kabelføring og variable moduldimensjoner, gjør installasjonen av SCOTT EVO 2.1 Syd kompromissløs enkel.
